En los exigentes paisajes de extracción de petróleo y gas, operaciones submarinas y sistemas de intercambio de calor industrial, la confiabilidad de los tubos en espiral soldados depende de especificaciones precisas. Estas soluciones tubulares, diseñadas para soportar presiones extremas, entornos corrosivos y un uso riguroso, requieren material meticuloso, dimensional y estándares de rendimiento. Este artículo profundiza en las especificaciones críticas que definen tubos en espiral soldados de alto rendimiento, capacitando a los ingenieros, operadores y compradores para tomar decisiones informadas para sus aplicaciones.
El tubo en espiral soldado debe su resistencia a los materiales avanzados que lo componen. Los fabricantes como MTSCO aprovechan una variedad de aleaciones de alta calidad, cada una adaptada a desafíos ambientales específicos:
● 304/L (UNS S30400/S30403)
Este acero inoxidable austenítico presenta una composición de cromo-níquel (18.0–20.0% Cr, 8.0–11.0% Ni para 304; 8.0–12.0% Ni durante 304L), ofreciendo una excelente resistencia a la oxidación y la corrosión leve. La variante 'L ' (bajo carbono, ≤0.03% c) minimiza la precipitación de carburo durante la soldadura, lo que la hace ideal para entornos propensos a la sensibilización.
● 316/L (UNS S31600/S31603)
Con la adición de 2.00–3.00% de molibdeno, 316/L supera 304/L en resistencia a iones de cloruro, ácidos y agua de mar. Su contenido de cromo (16.0–18.0%) y níquel (10.0–14.0% para 316; 10.0–18.0% para 316L) mejoran la durabilidad en el procesamiento químico y las aplicaciones marinas.
● 2205 (UNS S32205)
Un acero dúplex ferrítico-austenítico con 22% de cromo, 5% de níquel y 3% de molibdeno, 2205 combina alta resistencia a la tracción (≥620 MPa) con resistencia al agrietamiento por corrosión por estrés (SCC) en entornos ricos en cloruro.
● 2507 (UNS S32750)
Este acero súper dúplex cuenta con 25% de cromo, 7% de níquel y 4% de molibdeno, lo que lo hace adecuado para condiciones extremas como campos de petróleo en alta mar y plantas de desalinización. Su número equivalente de resistencia a las picaduras (PREN) supera los 40, superan mucho los aceros inoxidables estándar.
● Aleación 625 (UNS N06625)
Compuesto de níquel-cromo-molibdeno (≥58% Ni, 20.0–23.0% Cr, 8.0–10.0% Mo), esta aleación prospera en entornos de alta temperatura (hasta 650 ° C) y de alta presión, como tuberías subsea y reactores químicos.
● Aleación 825 (UNS N08825)
Con el cromo de níquel-hierro como base (40–45% Ni, 19.5–23.5% Cr, 22–26% Fe) y adiciones de cobre y molibdeno, la aleación 825 sobresale en el ácido sulfúrico resistente, el agua de mar y la corrosión inducida por cloruro.
Grado material | Elementos clave | Aplicaciones principales | Ventaja única |
304/L | CR-NI (18-20% CR) | Resistencia general de corrosión, intercambiadores de calor | Rentable, fácil de soldar |
316/L | Cr-Ni-Mo (2-3% mes) | Industrias marinas, químicas y farmacéuticas | Resistencia mejorada a los cloruros y ácidos |
2205 | CR-Ni-Mo (22% CR) | Plataformas en alta mar, tuberías de petróleo y gas | Alta resistencia y resistencia SCC |
2507 | Super Dúplex (25% CR) | Ambientes extremos submarinos, desalinización y ácidos | Resistencia de picaduras ultra alta y superior |
Aleación 625 | Ni-CR-Mo (≥58% Ni) | Sistemas de alta temperatura y alta presión | Excelente resistencia a la fluencia y fatiga |
Aleación 825 | Ni-fe-cr-cu-mo | Procesamiento de ácido sulfúrico, aplicaciones de salmuera | Resistencia a la corrosión del estrés en soluciones de haluro |
Las dimensiones físicas del tubo en espiral soldado afectan directamente su capacidad de flujo, calificación de presión y viabilidad de instalación. Los fabricantes ofrecen rangos de tamaño versátiles para acomodar diversas necesidades de la industria:
● Soldado 304/L y 316/L:
○ Diámetro exterior (OD): 0.125 'a 0.750 ' (3.18 mm a 19.05 mm)
○ Grosor de la pared: 0.020 'a 0.049 ' (0.51 mm a 1.24 mm)
● Sin costuras 316/L:
○ OD: 0.063 'a 0.750 ' (1.60 mm a 19.05 mm)
○ Grosor de la pared: 0.010 'a 0.109 ' (0.25 mm a 2.77 mm)
● Sin costuras 316/L:
○ 8 mm x 1.5 mm (grosor de pared OD x)
○ 10 mm x 1 mm, 10 mm x 1.5 mm
○ 12 mm x 1 mm, 12 mm x 1.5 mm

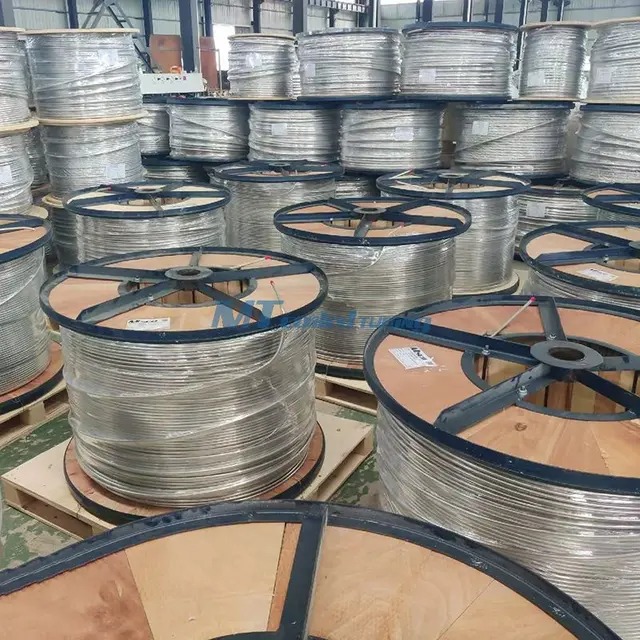

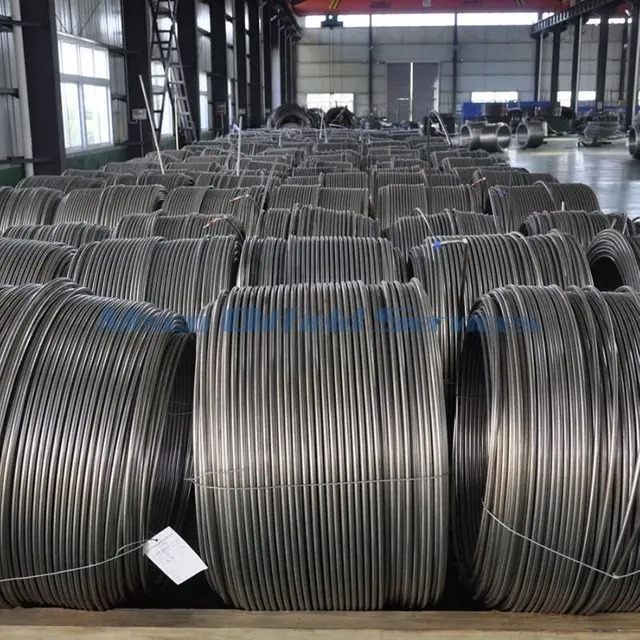

● Las bobinas individuales pueden extenderse hasta 33,000 pies (10,000 m), eliminando la necesidad de numerosos accesorios. Esto reduce el tiempo de instalación hasta en un 40% y minimiza los puntos de fuga, una ventaja crítica en las operaciones submarinas y de fondo de pozo.
● Las opciones personalizadas de corte a longitud varían de 50 pies (15 m) a bobinas de una milla de largo, lo que permite flexibilidad para sistemas compactos o proyectos a gran escala.
El tubo en espiral soldado de alto rendimiento debe cumplir con los rigurosos criterios de rendimiento para garantizar la confiabilidad en entornos duros:
● Tolerancia de alta presión:
○ Tubos soldados en aceros dúplex (por ejemplo, 2507) puede soportar presiones superiores a 10,000 psi, lo que lo hace adecuado para pozos de aceite de aguas profundas y estaciones de GNC (gas natural comprimido).
○ El tubo CNG XP ™, certificado a ASTM A269/A213, está diseñado para una transmisión de gas natural comprimido de alto flujo (hasta 3,600 psi), una especificación crítica para alimentar la infraestructura.
● Resistencia a la temperatura:
○ Las aleaciones de níquel como 625 y 825 mantienen la integridad de -200 ° C a +650 ° C, ideal para aplicaciones criogénicas e intercambiadores de calor a alta temperatura.
○ Aceros inoxidables como 316/L realizan de manera confiable hasta 425 ° C, mientras que los aceros dúplex sobresalen en escenarios de alta presión de temperatura moderada.
● Pruebas de corrosión: los materiales se someten a pruebas de spray, picaduras y corrosión de grietas (por ejemplo, ASTM G48) para validar el rendimiento. Los aceros dúplex, con su microestructura dual, exhiben hasta cuatro veces mejor resistencia a las picaduras que 316/L.
○ El cumplimiento de NACE MR0175 garantiza la idoneidad para los pozos de petróleo y gas que contienen H2S, una especificación vital para las operaciones de gas agrio.
● Vida de fatiga: el tubo enrollado soldado sufre pruebas de carga cíclica para simular el estrés de la flexión repetida durante la intervención del pozo. Los grados premium como 2205 ofrecen vidas de fatiga superiores a los 100,000 ciclos en tensiones operativas típicas.
● Calidad de soldadura: la soldadura orbital automatizada y el tratamiento térmico posterior a la solilla (PWHT) minimizan los defectos. Los métodos de pruebas no destructivas (NDT), incluida la inspección de la inspección de la partícula ultrasónica (UT), radiográfica (RT) y de partículas magnéticas (MT), cumplen con los estándares ISO 15614-1.
● Prueba de fuga: la prueba de fuga de espectrometría de masas de helio (ASTM E1498) verifica que las juntas pueden soportar tasas de fuga tan bajas como 1 x 10⁻⁹ centímetros cúbicos estándar por segundo (SCC/S), crítico para aplicaciones submarinas y de alta presión.
Diferentes industrias imponen demandas únicas en los tubos en espiral soldados , impulsando especificaciones especializadas:
● Aplicaciones de fondo de fondo: Materiales como la aleación 625 y 2507 resisten H2S, CO2 y corrosión de salmuera en pozos profundos. El tubo debe cumplir con los estándares API 5CT para la resistencia a la tracción (p. Ej., ≥100 ksi para grados premium) y resistencia al colapso.
○ El tubo en espiral utilizado en la fractura hidráulica requiere altas clasificaciones de presión de explosión (hasta 15,000 psi) y resistencia a la fatiga para los ciclos de bombeo repetidos.
● Entornos submarinos: la certificación DNV garantiza que la tubería resiste la corrosión del agua de mar y la presión hidrostática extrema (p. Ej., 5,000 m de profundidad = 50 MPa). El tubo encapsulado con capas externas de polímero agrega protección contra el crecimiento y el impacto marino.
● Diseños de paredes delgadas: tubería con espesores de la pared tan bajos como 0.020 '(0.51 mm) maximiza el área de la superficie de transferencia de calor mientras minimiza los costos del material. Se prefiere 316/L para la compatibilidad química en la refinería y los intercambiadores petroquímicos.
● Normas de limpieza: los intercambiadores de calor farmacéuticos y de grado alimenticio requieren superficies electropuladas (AR ≤0.8 μm) y trazabilidad para garantizar que no se contaminación, alineándose con los estándares ASTM A270.
● Especificaciones de tubería CNG XP ™: las bobinas largas (hasta 1 milla) reducen los accesorios, minimizando los puntos de fuga en líneas de gas de alta presión. La certificación ASTM A269 garantiza la consistencia del material y la resistencia a la presión.
○ Grosores de pared personalizados (0.020 ' - 0.049 ') Capacidad de flujo de equilibrio con peso, una consideración clave para los sistemas de reabastecimiento de combustible de camiones de GNC móviles.
Las certificaciones validan que los tubos en espiral soldados cumplen con el rendimiento global y los puntos de referencia de seguridad:
● ISO 9001: garantiza una gestión de calidad constante en la fabricación.
● ABS (Oficina Americana de envío): Verifica el tubo para aplicaciones marinas y en alta mar.
● DNV (Det Norske Veritas): se especializa en estándares de seguridad submarinos y en alta mar.
● CCS (Sociedad de Clasificación de China): certifica productos para mercados marítimos e industriales chinos.
● BV (Bureau Veritas): proporciona una inspección de terceros para proyectos de energía e infraestructura.
● Trazabilidad del material: cada bobina está rastreada por lote de materia prima a producto terminado, con certificados de análisis (COA) que detallan la composición química y las propiedades mecánicas.
● Pruebas mecánicas: las pruebas de tracción (ASTM A370) confirman la resistencia al rendimiento (p. Ej., 316/L ≥205 MPa) y la alargamiento (≥40%). Las pruebas de aplanamiento y abierta aseguran la formabilidad sin agrietarse.
El diseño de tubos en espiral soldados influye en su instalación y rendimiento a largo plazo:
● Accesorios reducidos: una bobina de 10,000 m elimina miles de puntos de fuga potenciales en comparación con los tubos segmentados, reduciendo los costos de mantenimiento de hasta un 30%.
● Flexibilidad en el diseño: el tubo en espiral puede navegar curvas apretadas (radio de curvatura mínimo ≥8x OD para 316/L) sin accesorios adicionales, ideales para umbilicales submarinos complejos o diseños compactos de intercambiadores de calor.
● Tubos encapsulados: capas externas de HDPE o poliuretano protegen contra la abrasión y la corrosión en entornos hostiles, una especificación a menudo solicitada para elevadores en alta mar.
● Personalización de espesor de pared: los ingenieros pueden especificar paredes más gruesas para aplicaciones de alta presión o paredes más delgadas para proyectos sensibles al peso (por ejemplo, intercambiadores de calor aeroespaciales).
La selección de tubos en espiral soldados de alto rendimiento requiere especificaciones con las necesidades de aplicación:
● Medio ambiente: los medios corrosivos (por ejemplo, el agua de mar, los ácidos) dictan la elección de aleación (aleaciones dúplex o níquel sobre acero inoxidable).
○ Temperatura y presión extremas extremas opciones estrechas a aleaciones como 625 o 2507.
● Cumplimiento regulatorio: los proyectos en alta mar pueden requerir la certificación DNV o ABS, mientras que los pozos de petróleo en los campos de gas agrio necesitan materiales que cumplan con NACE MR0175.
● Caudal de flujo versus caída de presión: diámetros más grandes (por ejemplo, 0.750 ') maximiza el flujo pero no pueden ajustarse a los espacios compactos. Los cálculos hidráulicos aseguran un tamaño óptimo para una pérdida de presión mínima.
● Longitud de la bobina: las bobinas largas se adaptan a las ejecuciones lineales (por ejemplo, tuberías submarinas), mientras que las secciones más cortas funcionan para diseños complejos con múltiples curvas.
P: ¿Puede el tubo en espiral soldado coincidir con las clasificaciones de presión de la tubería sin costuras?
R: Sí, el tubo en espiral soldado premium cumple o excede las clasificaciones sin costuras con la soldadura adecuada y el NDT.
P: ¿Cómo afecta el grosor de la pared la flexibilidad del tubo?
R: Las paredes más delgadas aumentan la flexibilidad pero disminuyen la capacidad de presión en tubos en espiral soldados.
P: ¿Las aleaciones de níquel cuestan más que los aceros inoxidables?
R: Sí, la tubería en espiral soldada de aleación de níquel cuesta 2-5x más, pero dura más en condiciones extremas.
P: ¿Son diferentes las especificaciones en alta mar de la tierra?
R: El tubo enrollado en alta mar requiere aceros dúplex y la certificación DNV para entornos marinos duros.
El tubo en espiral soldado de alto rendimiento prospera en la intersección de la ciencia del material, la precisión dimensional y la ingeniería específica de la aplicación. Desde las aleaciones resistentes a la corrosión de las tuberías submarinas hasta las clasificaciones de alta presión de los sistemas de GNC, cada especificación sirve como un bloque de construcción para la confiabilidad. Al priorizar la compatibilidad del material, la precisión dimensional y el cumplimiento de la certificación, las industrias pueden aprovechar todo el potencial de los tubos en espiral soldados, la seguridad, la eficiencia y la longevidad incluso en los entornos más exigentes. Para consultas de especificaciones personalizadas o detalles de certificación, conéctese con fabricantes líderes en la industria para adaptar soluciones que cumplan con los requisitos únicos de su proyecto.
