Línea de control Flatpack de la aleación 625 de ASTM B704 con encapsulación de Santoprene TPV

Línea de control Flatpack de la aleación 625 de ASTM B704  con encapsulación  de Santoprene TPV

Presupuesto

Ventajas del producto

· Producción continua ultralarga : el paquete plano de línea de control puede alcanzar una longitud máxima de 50 000 pies (aproximadamente 15 km) por bobina, lo que reduce los empalmes en campo y mejora la confiabilidad del sistema..

· Capacidad de carga de alta presión : C ontrol line flatpack tiene una presión de prueba hidráulica estándar de 5000 PSI y puede soportar una presión de prueba máxima de 15 000 PSI, cumpliendo con los requisitos de la gran mayoría de aplicaciones de alta presión ..

· Materiales de encapsulación diversificados : proporciona múltiples opciones de encapsulación de plástico, incluidos FEP, PVDF, Rilsan PA 11 y Santoprene TPV, que cumplen con diferentes requisitos de condiciones de trabajo..

· Garantía de certificación ISO : Siri Tubing ha obtenido la certificación del sistema de gestión de calidad ISO 9001, lo que garantiza una calidad del producto estable y controlable..

· Capacidad de entrega rápida : las especificaciones regulares se mantienen en stock durante todo el año, lo que permite una respuesta rápida a las necesidades urgentes de los clientes y garantiza la entrega a tiempo..

Flujo del proceso de fabricación

La producción del flatpack control line comienza con flejes de Primero, se realiza una inspección entrante de la tira de acero en bruto para confirmar que el material es correcto; luego se realiza la soldadura a tope. La tira soldada se limpia primero, luego se le da forma de tubo acero . ,  y el cuerpo del tubo se forma mediante soldadura láser. A continuación, el producto se somete a procesos de dimensionamiento, estirado en frío y recocido brillante en línea. La tubería flexible soldada formada también requiere pruebas de corrientes parásitas en línea, así como pruebas hidráulicas o  herméticas  para verificar la integridad de la soldadura y el rendimiento del sellado a presión. Finalmente, el producto se somete a  bobinado  fino , marcado, inspección final, encapsulación plástica, embalaje y almacenamiento, y el envío se organiza de acuerdo con los requisitos del cliente.

Áreas de aplicación

Los productos MTSCO c ontrol line flatpack se utilizan ampliamente en las industrias de petróleo y gas, geotermia , intercambiadores de calor y construcción naval. En el sector del petróleo y el gas, las líneas de control se utilizan para la asignación de fondo de pozo, el monitoreo de presión y el control de fluidos; en las plantas de energía geotérmica, la alta temperatura y la resistencia a la corrosión de los productos cumplen con los requisitos de las duras condiciones de trabajo; En la fabricación de intercambiadores de calor y de construcción naval, se pueden utilizar tubos flexibles de precisión para transmisiones de medios y conexiones de instrumentos. El paquete alto rendimiento de Siri Tubing plano de línea de control de se ha aplicado con éxito en entornos hostiles como las profundidades marinas y subterráneas. Apoyamos la personalización según las necesidades del cliente, ayudándolos a seleccionar los productos más adecuados.

Encapsulación de Santopreno TPV

Santoprene TPV (elastómero termoplástico) combina la sensación suave del caucho con la procesabilidad del plástico, ofreciendo excelente resistencia a la intemperie, al ozono y a los químicos. Con un excelente rendimiento de sellado y una sensación táctil cómoda, se utiliza comúnmente en sellos de automóviles, dispositivos médicos y bienes de consumo. TPV es reciclable, alineándose con las tendencias de sostenibilidad ambiental. MTSCO ofrece soluciones encapsuladas Santoprene TPV para satisfacer las necesidades integrales de elasticidad, durabilidad y atractivo estético de los clientes.

Aleación 625 (UNS N06625)

La aleación 625 es una aleación de níquel. Sus principales elementos fortalecedores son el molibdeno y el niobio. Este material posee una resistencia excepcional a las altas temperaturas y a la oxidación. La aleación 625 también ofrece una excelente resistencia a la corrosión, incluida la resistencia a las picaduras, la corrosión por grietas y la corrosión del agua de mar. Es adecuado para aplicaciones en motores de aviones, turbinas de gas, motores de cohetes, plataformas marinas, equipos de buceo, industria nuclear, reactores químicos y válvulas de alta presión y temperatura.

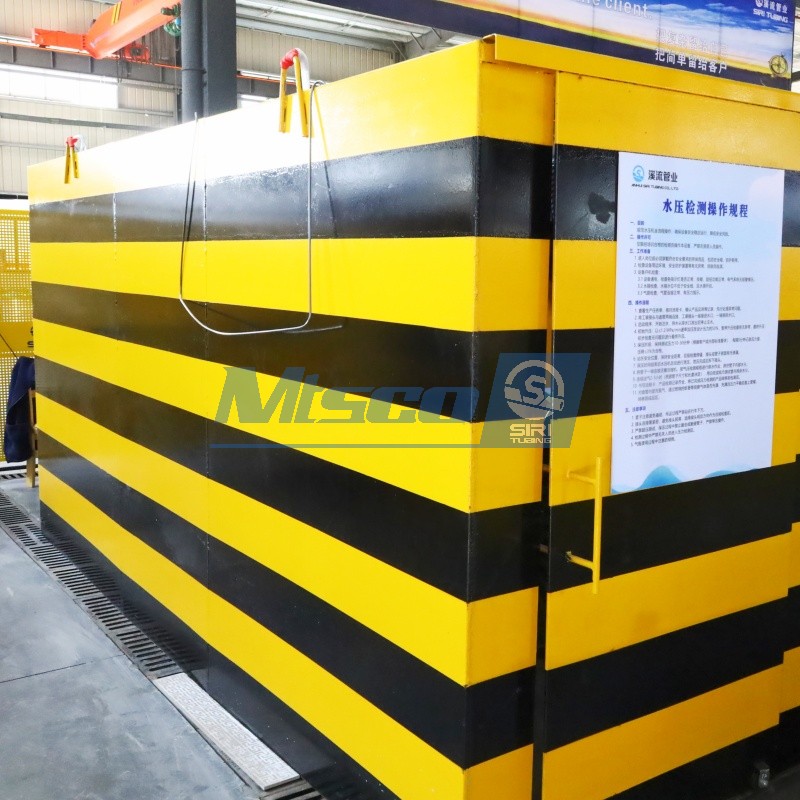

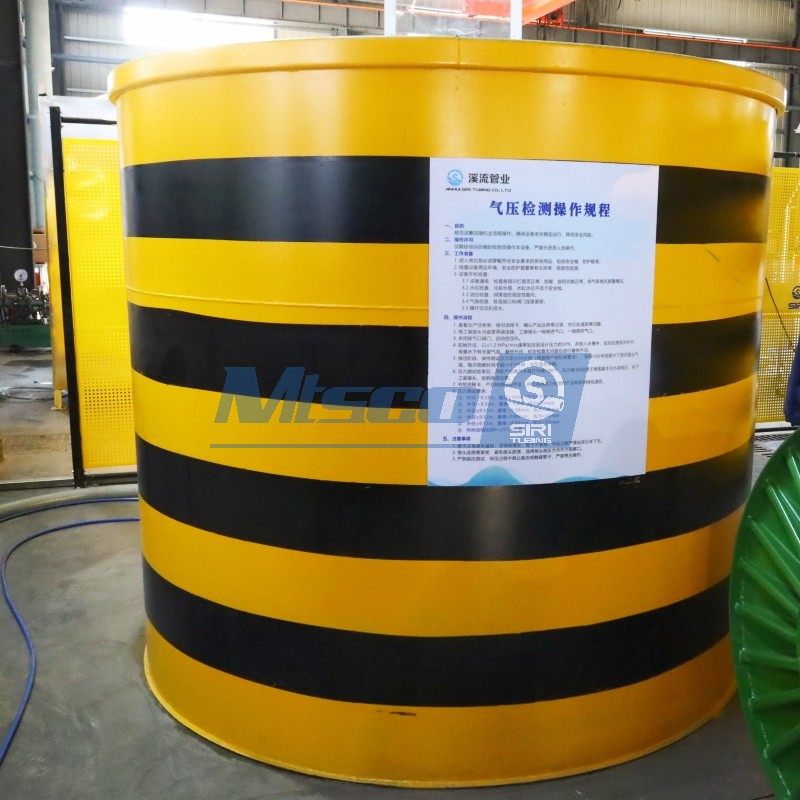

Pruebas hidráulicas  /  herméticas ​​

Las pruebas hidráulicas  y herméticas  son procedimientos necesarios para verificar el rendimiento del sellado de presión del paquete plano de control line . MTSCO realiza pruebas de presión en todas las tuberías flexibles soldadas, con una presión de prueba estándar de 5000 PSI y una presión de prueba máxima soportada de 15 000 PSI. detecta La prueba  hidráulica la  deformación y fugas del cuerpo del tubo y la costura de soldadura bajo alta presión inyectando agua a presión en el tubo; La prueba de hermeticidad  se utiliza para escenarios con mayores requisitos de sellado y puede detectar rápidamente microfugas. Ambos métodos de prueba se pueden seleccionar de manera flexible según los requisitos del cliente para garantizar que los productos cumplan con los requisitos de presión de diferentes condiciones de trabajo. Una vez finalizadas las pruebas, todos los registros de datos y muestras se conservan y archivan.

Preguntas frecuentes

P1: ¿Qué materiales de encapsulación están disponibles para líneas de control encapsuladas?

R1: Ofrecemos cuatro materiales de encapsulación de plástico: FEP, PVDF, Rilsan PA 11 y Santoprene TPV. FEP y PVDF tienen una excelente resistencia a la corrosión química, mientras que Rilsan PA 11 ofrece buena flexibilidad. Puede seleccionar el material de encapsulación más adecuado según el entorno de aplicación específico.

P 2: ¿Se puede realizar una personalización de tamaño no estándar?

R 2: Sí. Admitimos la personalización del diámetro exterior, el espesor de la pared, la longitud y el material de encapsulación de acuerdo con los requisitos del cliente. El rango de diámetro exterior abarca de 3,18 mm a 38,1 mm, con espesores de pared de 0,4 mm a 2,54 mm.

P 3: ¿Para qué condiciones de trabajo típicas son adecuados los productos?

A 3:  Los paquetes planos de línea de control se  utilizan ampliamente en el control de bocas de pozos de petróleo y gas, sistemas de intercambiadores de calor de plantas de energía geotérmica, conexiones de instrumentos de tuberías de barcos y transmisión de medios químicos. Los productos son resistentes a la corrosión y a la alta presión, especialmente adecuados para entornos hostiles como las profundidades marinas y subterráneas.
